Elrandos Dashboard - moduł czujników

Moduł czujników Elrandos to bezprzewodowe rozszerzenie wskaźnika Elrandos Dashboard, które pozwala wyświetlić parametry niedostępne z ECU. Podłączasz do niego czujnik Bosch 0 261 544 01F, który jednocześnie mierzy ciśnienie i temperaturę - np. oleju lub paliwa.

Kompatybilność: Elrandos Dashboard oraz Elrandos Dashboard V2. Moduł łączy się ze wskaźnikiem bezprzewodowo, bez przewodów sygnałowych - wystarczy zasilanie 12 V z instalacji auta.

Moduł jest częścią systemu Elrandos i działa wyłącznie razem ze wskaźnikiem Elrandos Dashboard lub Elrandos Dashboard V2 - to na nim pojawiają się wszystkie pomiary. Sam moduł nie ma wyświetlacza i nie współpracuje z urządzeniami innych producentów, dlatego do działania wymaga jednego ze wskaźników Elrandos.

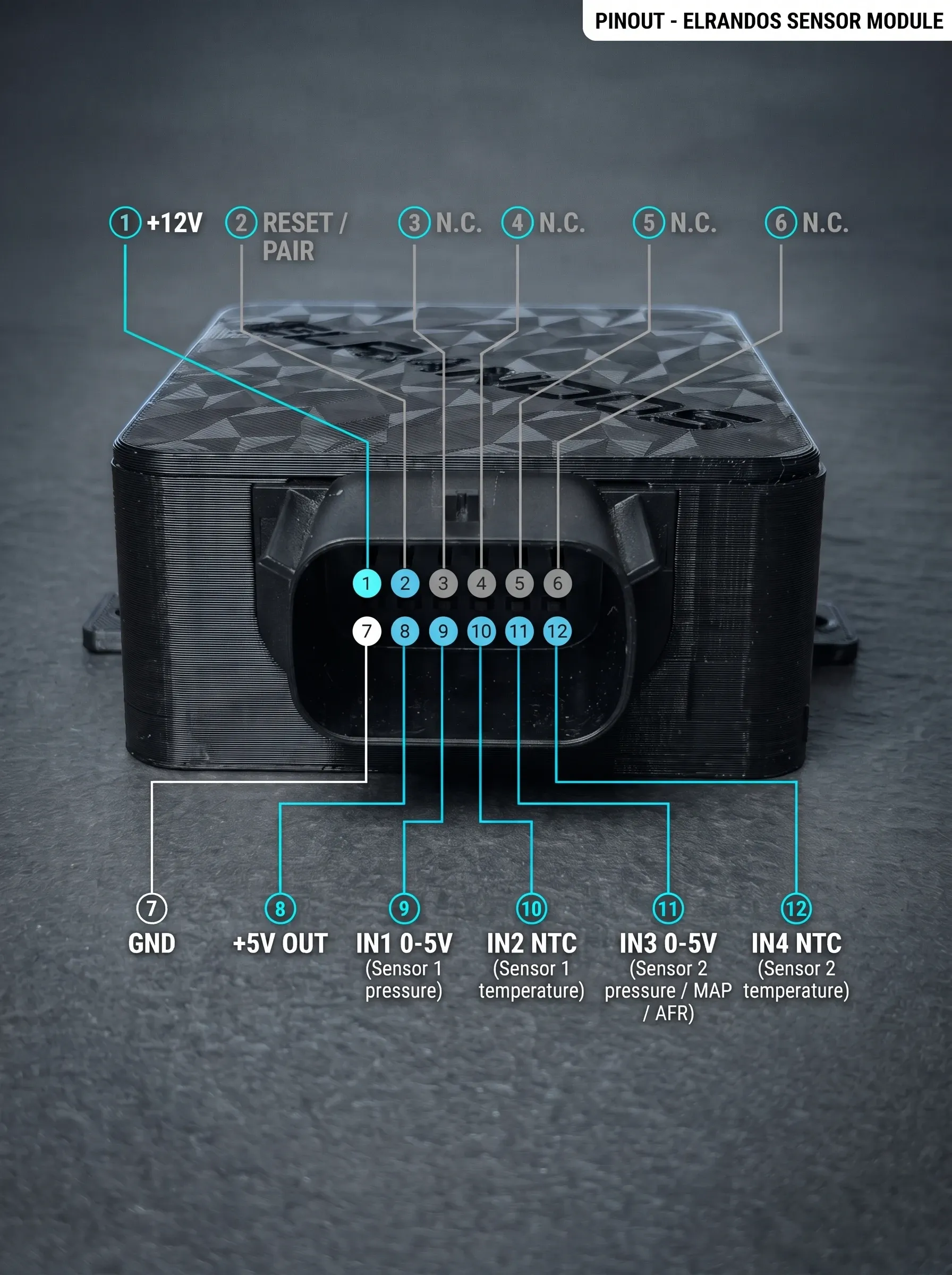

Dwie konfiguracje wejść: 2× czujnik Bosch 0 261 544 01F (np. olej i paliwo) albo 1× czujnik Bosch + 1 czujnik temperatury NTC Bosch o charakterystyce 2,5 kΩ / 20 °C (np. 0 280 130 026 - skrzynia biegów lub dyferencjał) + 1 wejście 0-5 V. Do wejścia 0-5 V podłączysz np. czujnik doładowania Bosch MAP 0 261 230 119 albo wyjście analogowe 0-5 V z modułu AFR (sondy szerokopasmowej).

Pomiar: ciśnienie 0-10 bar, temperatura od -40 do 150 °C. Odczyt co 200 ms - wskazania nadążają za zmianami na bieżąco.

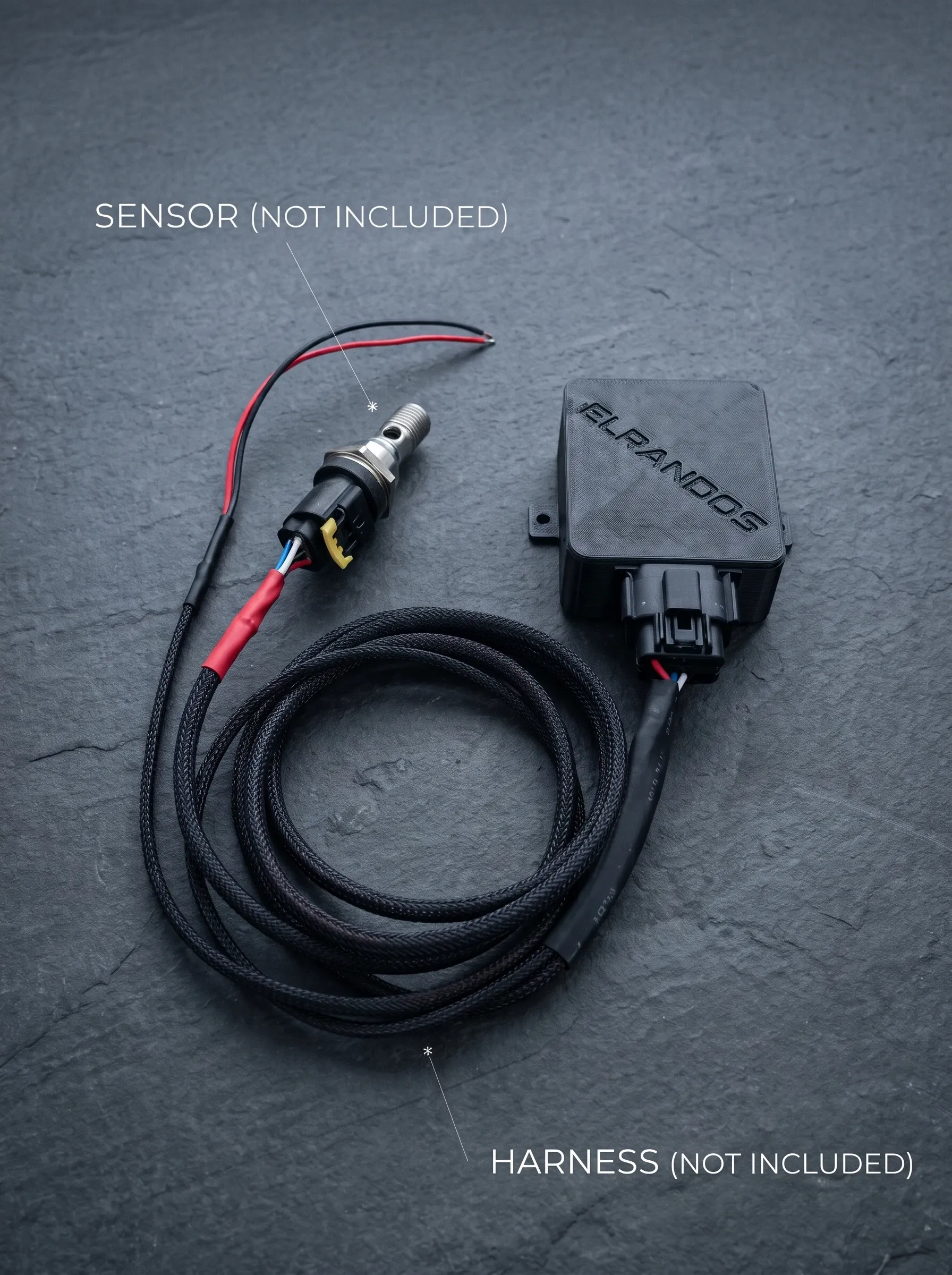

Zestaw DIY - wiązkę wykonujesz i podłączasz w samochodzie we własnym zakresie. W zestawie: moduł, 12-pinowa wtyczka z konektorami do zarobienia, wtyczka do czujnika Bosch oraz schemat wtyczki. Czujniki nie wchodzą w skład zestawu. Parowanie ze wskaźnikiem uruchamiasz z jego ustawień.

Ważne: moduł nie posiada stopnia szczelności IP. Zamontuj go w miejscu nienarażonym na zachlapanie ani zalanie, np. w kabinie.

Wymiary: 65mm x 80mm x 30mm.
